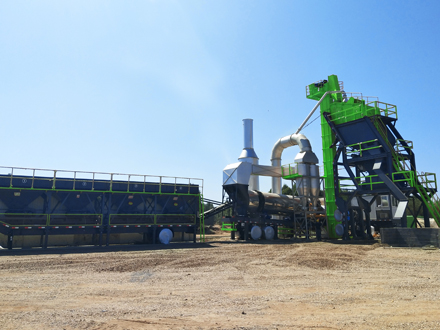

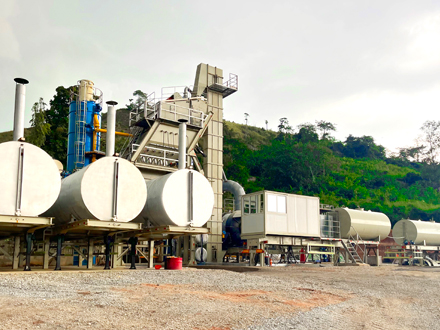

固定式沥青搅拌站

  • 应用

    固定式间歇式沥青搅拌站主要用于高速公路、高速公路、高速公路、国道、主干道、城市道路、机场、港口、水利、桥梁等道路施工

  • 产量

    40吨/小时至320吨/小时

  • 电机功率

    150kw至800kw

邮箱:info@zoomline.biz

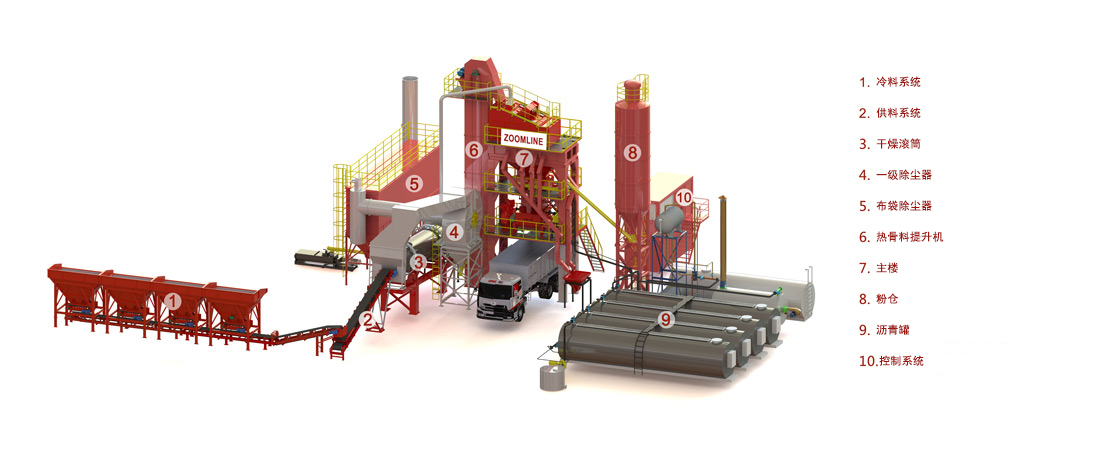

ZAP-S系列固定式间歇式沥青搅拌站从40TPH320TPH,以其高产量和高性能最受欢迎。

主要优点:

为您的项目提供具有成本效益的解决方案

多燃料燃烧器可供选择

环保、节能、安全、操作方便

低维护运行、低能耗、低排放

可选的环境设计——根据客户要求进行覆膜和包覆

布局合理,基础简单,安装维护方便

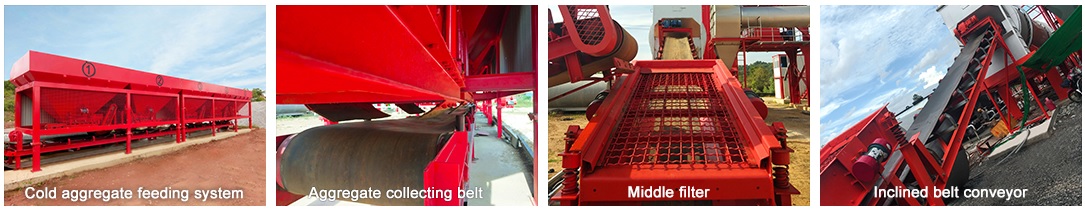

冷骨料进料系统

- 皮带给料机采用变频调速,调速范围广,工作效率高。

- 每个出料口均有缺料报警装置,无料或无起拱自动报警。

- 沙仓上有振动器,确保正常运行。

- 冷骨料料斗顶部设有筛网,避免大量物料投入。

- 输送带采用无缝圆带,运行平稳,使用寿命长。

- 进料皮带机进料口设有简易筛网,避免大量物料进入,提高热效率,保证干燥滚筒、热骨料提升机和振动筛的工作可靠性。

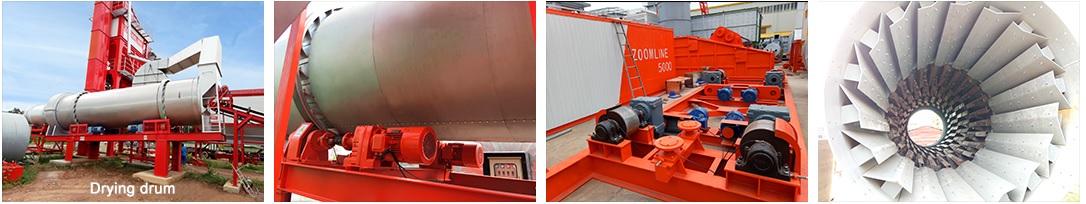

干燥系统

-优化干燥器的叶片几何形状,使干燥和加热过程极为高效,降低能耗,与传统设计相比,加热效率提高30%;由于加热效率高,滚筒表面温度相对较低,因此运行后的冷却周期大大缩短。

-完全绝缘的复合骨料干燥桶。支撑辊由电机和齿轮机构的摩擦驱动。

-采用著名品牌Honeywell温度智能控制系统。

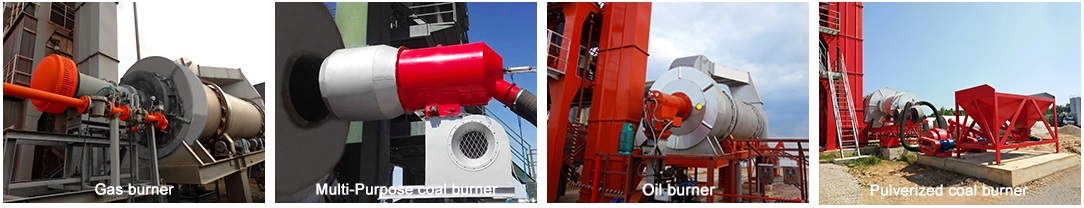

燃烧系统

- 采用意大利品牌高燃烧效率燃烧器,确保尾气排放量低(如二氧化碳、低NO1&NO2、二氧化硫)。

- 柴油、重油、天然气、煤或多燃料燃烧器。

- 采用国际标准件,维护成本低。

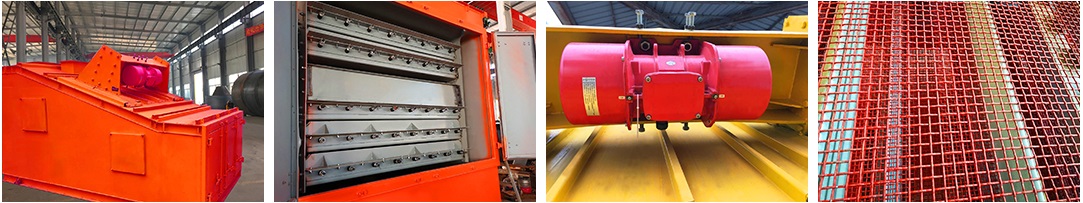

振动筛

- 改善振动和振幅以优化对可用屏幕的影响。

- 颗粒混合物分布均匀的耐磨充电系统。

- 敞开式门便于访问、简单的屏幕更换和减少停机时间。

- 振动方向和筛箱倾角的最佳组合,保证了比和筛分效率。


称重系统

- 采用知名品牌TOLEDO称重传感器,确保称重准确,保证沥青混合料的质量。

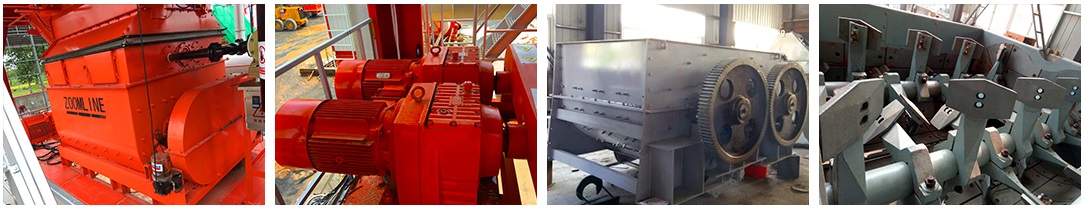

混合系统

- 混合器采用三维混合设计,具有一系列长臂、短轴直径和双向混合叶片。

- 放电过程已完全重新设计,放电时间最短。

- 叶片与搅拌机底部之间的距离也被限制在最佳最小值。

- 沥青通过一台加压沥青泵从多点均匀喷洒在骨料上,实现全覆盖和高混合效率。

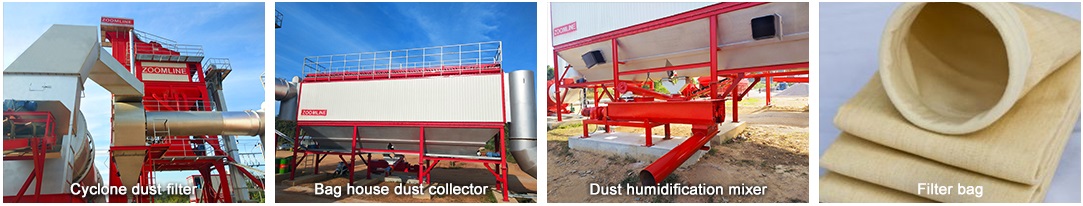

除尘系统

- 重力式一次除尘器收集更细的粉尘,节省消耗。

- 布袋除尘器二次除尘器排放小于20mg/Nm3,环保。

- 采用美国Dopont NOMEX滤袋,耐高温,使用寿命长。 滤袋更换方便,无需特殊工具。

- 智能温控系统,当粉尘温度高于设定值时,冷风阀自动开启冷却,避免滤袋被高温损坏。

- 采用高压脉冲清灰技术,有利于减少布袋磨损,延长使用寿命,提高除尘性能。


沥青供应系统

- 沥青罐坚固耐用。可根据要求提供不同尺寸和容量的沥青罐。沥青罐覆盖有岩棉绝缘材料和镀锌板,以最大限度地减少热量损失。

- 沥青罐由导热油加热,以确保沥青的温度。

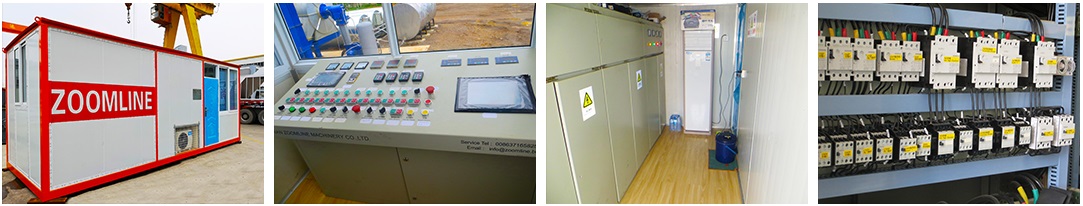

控制系统

- 采用德国西门子电器元件,即使在恶劣的工作条件下也能稳定工作。

- 采用日本欧姆龙PLC和触摸屏,数据处理能力强,数据表自动控制,可实时存储各种运行数据。

- 所有系统电源开关均可通过控制面板进行控制,操作简单,易于控制。

- 多语言兼容,可根据客户喜好选择显示语言。

- 控制柜防护等级为 IP55,符合世界最高行业标准。

- 具有隔热和隔音的集装箱控制室。

- 全局远程自动检测功能。


型号ZAP-S40ZAP-S60ZAP-S80ZAP-S100ZAP-S120ZAP-S160ZAP-S200ZAP-S240ZAP-S320
产量(吨/时)40吨/时60吨/时80吨/时100吨/时120吨/时160吨/时200吨/时240吨/时320吨/时
冷骨料供给系统
料斗容积(立方米)4 x 4.5立方米4 x 4.5立方米4 x 6.5立方米4 x 6.5立方米4 x 8立方米5 x 8立方米5 x 15立方米5 x 15立方米6 x 15立方米
皮带功率(吨/时)60吨/时80吨/时100吨/时120吨/时140吨/时180吨/时220吨/时280吨/时360吨/时
干燥系统
烘干筒尺寸(直径X尺寸)1200x5200毫米1200x5500毫米1500x6600毫米1500x6600毫米1800x8000毫米1900x9000毫米2200x9000毫米2600x9500毫米2800x10200毫米
干燥能力(吨/时)40-60吨/时60-70吨/时80-100吨/时100-120吨/时120-140吨/时160-180吨/时200-220吨/时240-260吨/时320-360吨/时
燃烧器(油)70-300千克/时100-400千克/时60-600千克/时100-1000千克/时100-1000千克/时140-1400千克/时180-1800千克/时180-1800千克/时250-2500千克/时
燃油消耗 (油)6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨6.5-7千克/吨
主楼
筛网4 层4层4 层4 层4 层4/5 层5 层5 层6 层
骨料称重3x500千克3x1000千克3x1000千克3x1500千克3x1500千克3x2000千克3x3000千克3x3000千克3x5000千克
沥青计量3x100千克3x100千克3x100千克3x200千克3x200千克3x200千克3x500千克3x500千克3x500千克
粉料计量3x100千克3x100千克3x100千克3x200千克3x200千克3x200千克3x500千克3x500千克3x500千克
拌缸容量500千克800千克1000千克1300千克1500千克2000千克2500千克3000千克4000千克
搅拌周期45秒45秒45秒45秒45秒45秒45秒45秒45秒
除尘系统
布袋除尘面积200平方米300平方米430平方米480平方米550平方米650平方米700平方米1050平方米1350平方米
引风机功率18.5/22千瓦30/37千瓦45千瓦55千瓦2x45千瓦2x55千瓦2x75千瓦2 x 90千瓦2 x 110千瓦
沥青温度140-180 度140-180 度140-180 度140-180 度140-180 度140-180 度140-180 度140-180 度140-180 度
成品仓(可选)

30 吨30 吨30 吨60 吨100 吨100 吨100/200 吨
总功率-150千瓦-180千瓦-270千瓦-300千瓦-390千瓦-500千瓦-570千瓦-640千瓦-800千瓦
*工厂产能基于以下标准工况:
气压760mmHg
环境温度20℃
材料通过 40mm 网孔100%
材料通过 3mm 网孔40%
材料通过 74µm≤7%
滚筒干燥机出料端骨料温度160℃
骨料密度1650kg/m3
骨料比热0.21kcal/kg℃
粉料含量5%
沥青含量5%
含沙量≤40%
最大骨料尺寸≤40mm
冷集料平均水分≤5%
每批次的周期时间45s
柴油热值≥10500Kcal/kg
重油热值≥9850Kcal/kg
天然气热值≥8000Kcal/Nm3
煤热值≥5500Kcal/kg
